Zawory PREMIUM proste 4 +HIPPO separator kocioł 2F

Uniwersalny zestaw PREMIUM - zaworów prostych + separator HIPPO: do podłączenia gazowych kotłów dwufunkcyjnych

Wyprodukowano we Włoszech na zlecenie polskiej firmy SAMEE

Numer katalogowy: ZPH-KIT-02

ZASTOSOWANIE:

Zawory do kotłów gazowych dwufunkcyjnych producentów:

ACV, Ariston, Baxi, Beretta, Broetje, Buderus, De Dietrich, Ferolli, Fondital, Immergas, Junkers, Termet, Thermagen, Unical, Wolf, Vaillant, Viessmann.

Zależnie od dostawy zawory mają krótkie rączki (przeważnie) lub ewentualnie motylki. Zawsze dokładnie takie jak podane (w calach) w opisie  - są natomiast średnice gwintów na korpusach oraz luźnych nakrętek. Drobne różnice w zależności od dostawy mogą być więc tylko w rączkach zaworów.

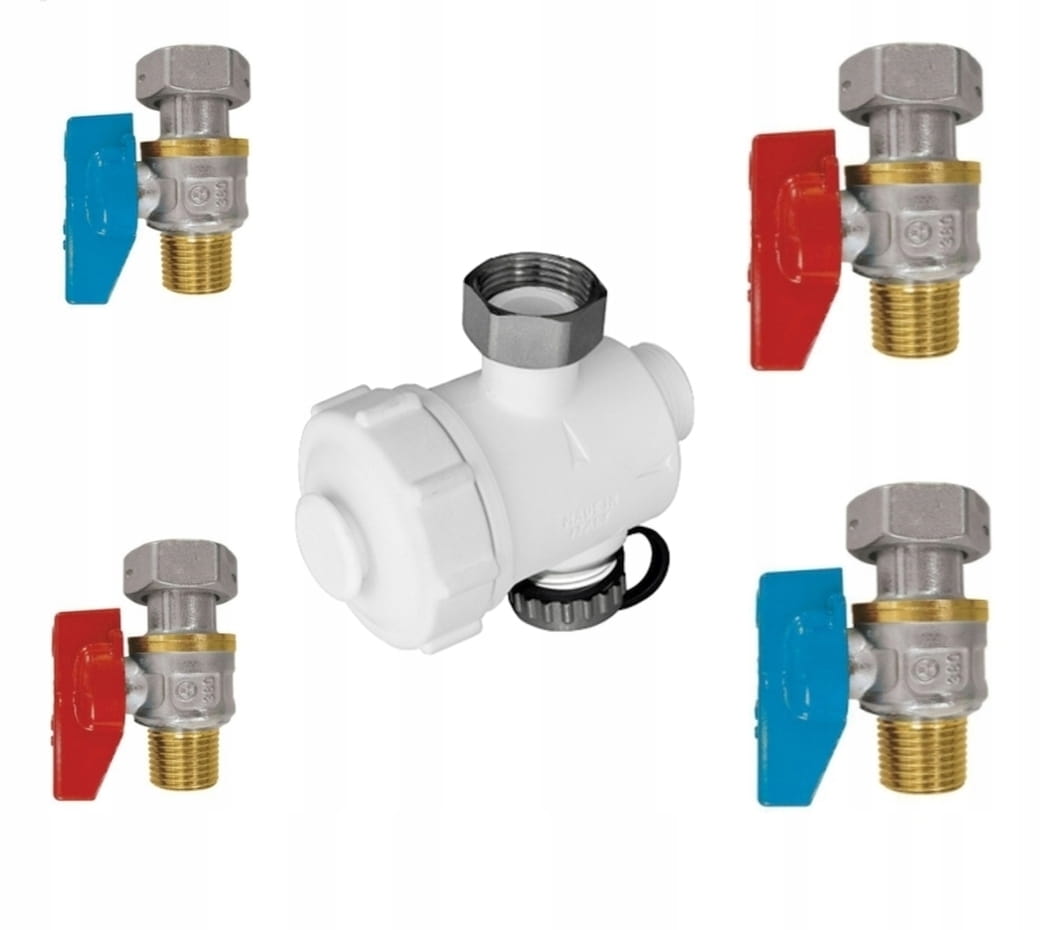

Elementy wchodzące w skład zestawu:

• zawór wodny prosty 1/2" z półśrubunkiem - 2 szt
• zawór wodny prosty 3/4" z półśrubunkiem - 2 szt
• Filtr magnetyczny, Separator, Magnetyzer: model HIPPO (numer katalogowy HIPPOWH1) z podejściami 3/4" - 1 szt

HIPPO:

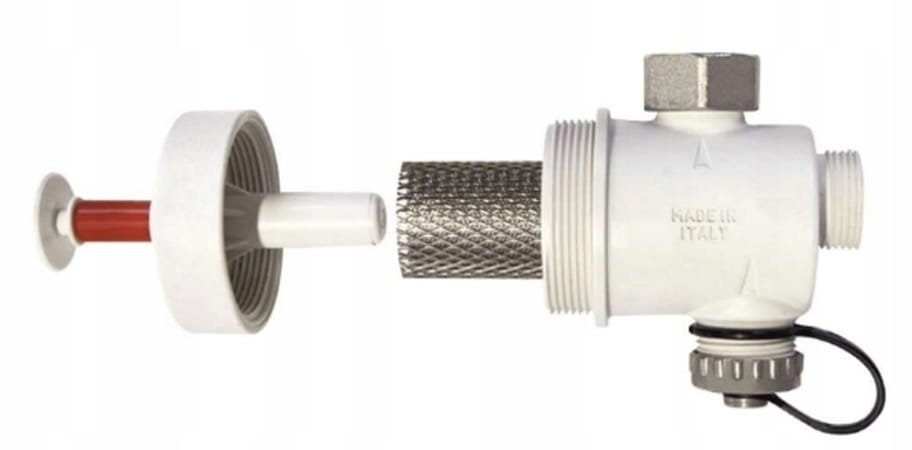

Mini separator magnetyczny do instalacji C.O. HIPPO (produkt włoskiej firmy EUROACQUE) jest nowym, najmniejszym na rynku filtrem magnetycznym, przystosowany do montażu pionowego i poziomego. Szybki i łatwy do montażu w małej przestrzeni pod kotłem gazowym dzięki małym rozmiarom filtra.

Produkt należy zainstalować zgodnie z kierunkiem strzałek widocznych na korpusie. Podstawowe czyszczenie filtra co 15/30 dni. Pełne czyszczenie należy wykonać co 12 miesięcy lub wcześniej (jeśli wkład jest brudny).

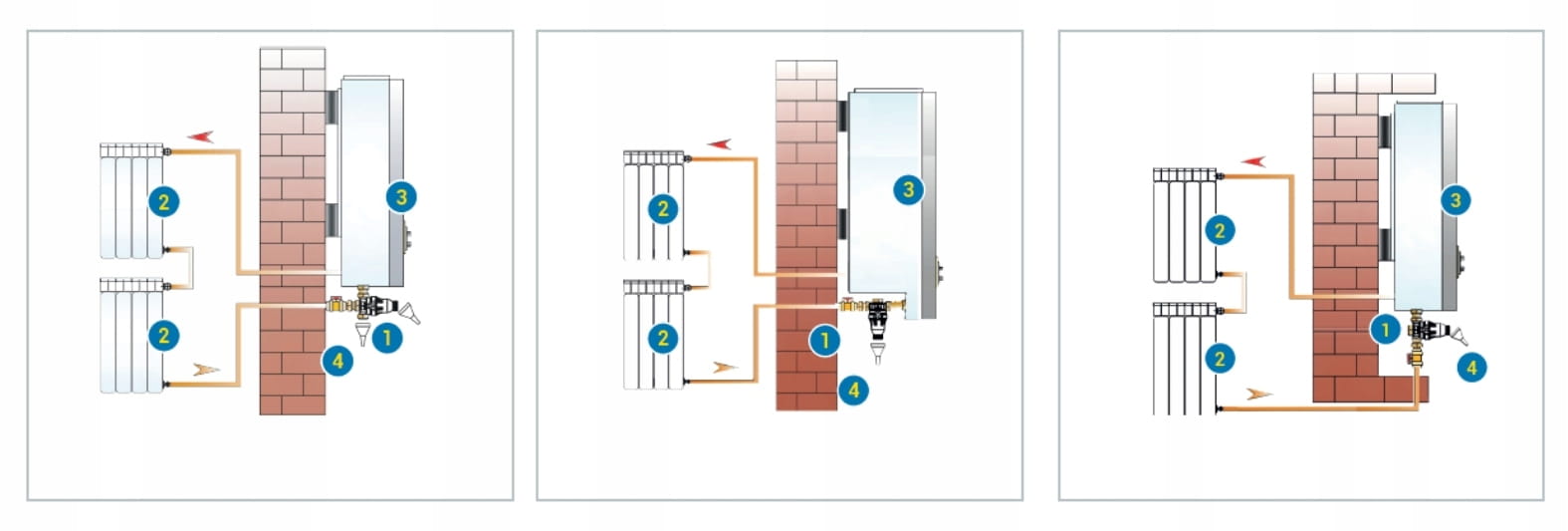

Schematy podłączeniowe:

• Separator, montaż poziomy lub pionowy (środkowy schemat)
• System grzewczy (np. grzejniki)
• Piec
• Oczyszczanie separatora

Instalacja:

Montaż i demontaż powinien odbywać się na zimnej i rozładowanej z ciśnienia instalacji. Urządzenie należy zamontować na przewodzie powrotnym zgodnie z kierunkiem przepływu wskazanym strzałkami na korpusie.

Schematy podłączeniowe:

• Separator, montaż poziomy lub pionowy (środkowy schemat)
• System grzewczy (np. grzejniki)
• Piec
• Oczyszczanie separatora

Zasada działania urządzenia z wkładem magnetycznym opiera się na:

• mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyjnego
• oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego

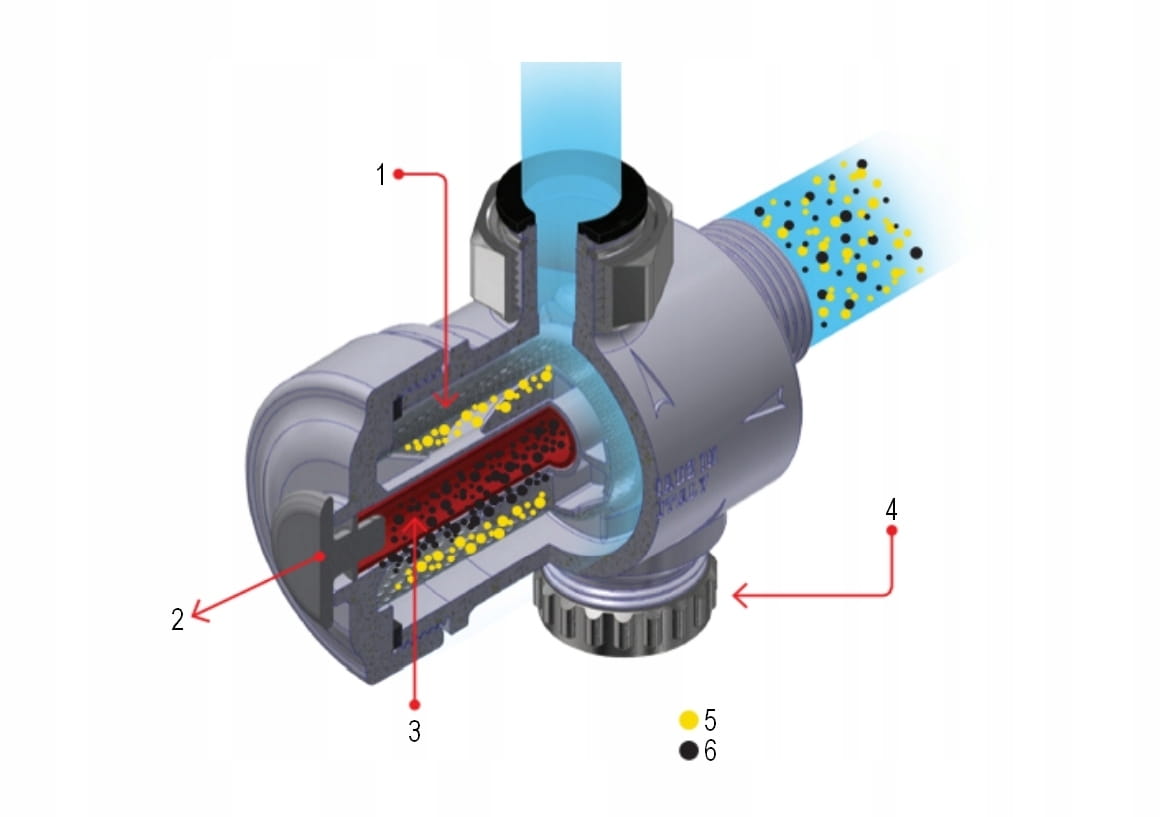

Schemat działania:

1. Filtr siatkowy (filtracja 500 µm)
2. Komora magnesu
3. Magnes neodymowy (11 000 w skali Gaussa)
4. Korek spustowy
5. miedź, aluminium, osady stałe
6. osady magnetyczne

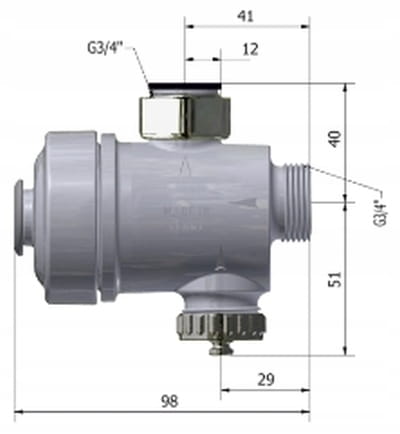

Przyłącza:

• strona kotła: 3/4” GW (nakrętka)
• strona instalacji: 3/4” GZ
• strona spustowa: 3/4” GZ

Parametry:

• Medium: woda, nietoksyczne roztwory glikolu
• Maksymalne stężenie glikolu: 30 %
• Maksymalne ciśnienie pracy: 7 bar
• Zakres temperatury pracy: 0÷90 °C
• Przepływ: 30 l/m
• Siła magnesu: 11 000 Gaussa
• Średnica oczka siatki wkładu filtracyjnego: 500 µm
• Zalecany do kotłów o mocy do 35 kW
