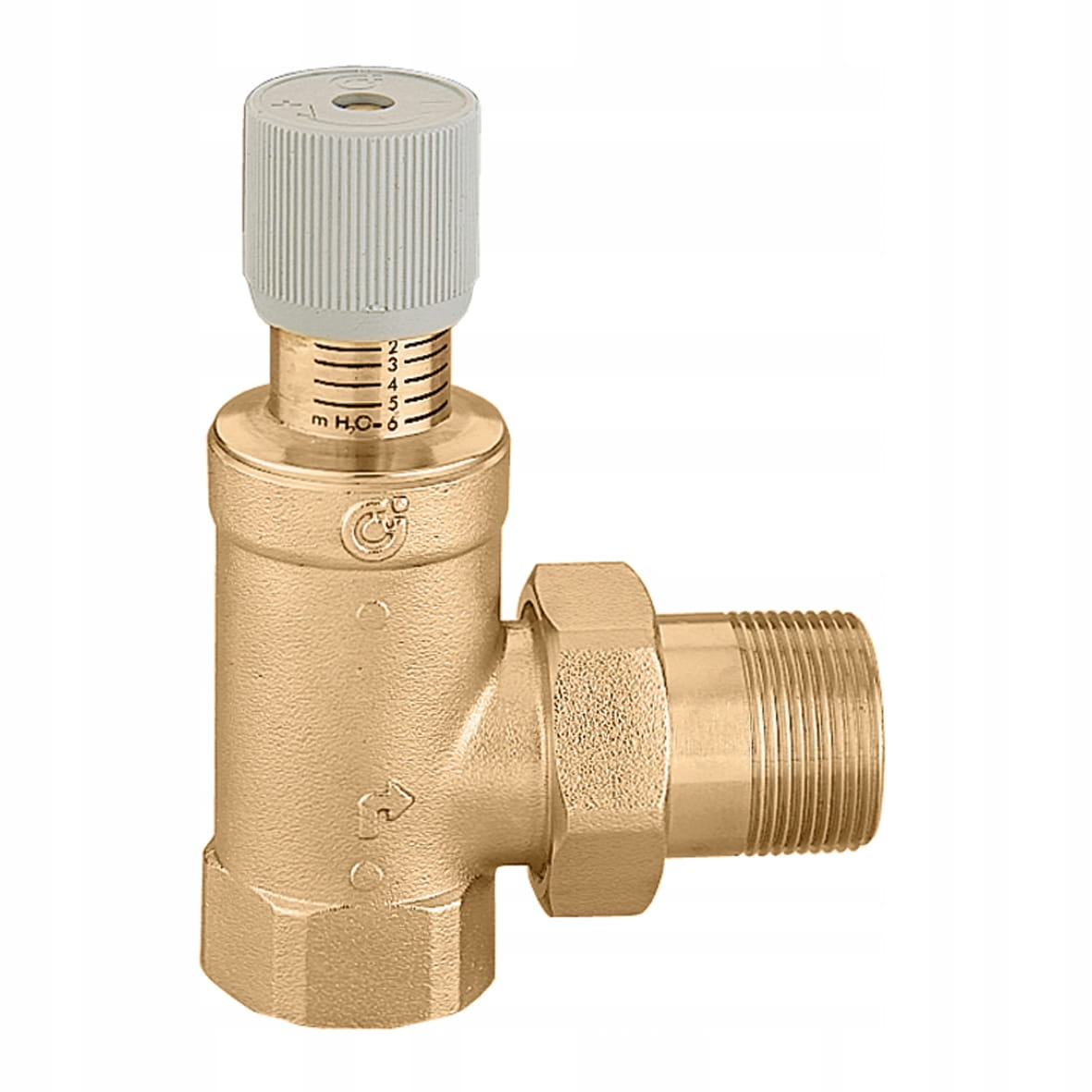

Regulowany zawór upustowo-różnicowy ze skalą, kątowy 3/4"

Produkt firmy CALEFFI

Numer katalogowy: 519500

OPIS PRODUKTU:

Regulowany zawór upustowo-różnicowy ze skalą Przyłącze: G 3/4" (ISO 228-1) GW, wlot. Przyłącze: G 3/4" A (ISO 228-1) GZ, wylot. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 0–110 °C. Zakres nastawy: 10÷60 kPa (1÷6 m słupa wody). Maksymalne stężenie glikolu: 30 %. Medium: woda, roztwory glikolu.

Taki zawór upustowy różnicy ciśnień należy zamontować na bajpasie pomiędzy zasilaniem a powrotem instalacji. Przepływ medium przez zawór musi być zgodny ze strzałką widoczną na korpusie.

ZASTOSOWANIE:

Zawory upustowo-różnicowe (upustowe różnicy ciśnień) stosowane są w zamkniętych systemach grzewczych w celu utrzymania stałego ciśnienia w instalacji. Nadmiar czynnika grzewczego przy wzrastającym ciśnieniu np. przy zamkniętych zaworach grzejnikowych, przepływa do przewodu powrotnego. Zawór zapewnia więc przepływ cyrkulacyjny proporcjonalny do liczby zamkniętych zaworów, jednocześnie ograniczając maksymalne ciśnienie różnicowe w obiegu.

Zawory upustowe przyczyniają się również do zmniejszenia szumów w instalacji oraz utrzymania stałego minimalnego przepływu przez pompę i źródło ciepła.

DANE TECHNICZNE:

Maksymalne ciśnienie pracy: 10 bar
Zakres temperatury medium: 0–110 °C
Zakres nastawy: 10÷60 kPa
Maksymalne stężenie glikolu: 30 %
Medium: woda, roztwory glikolu

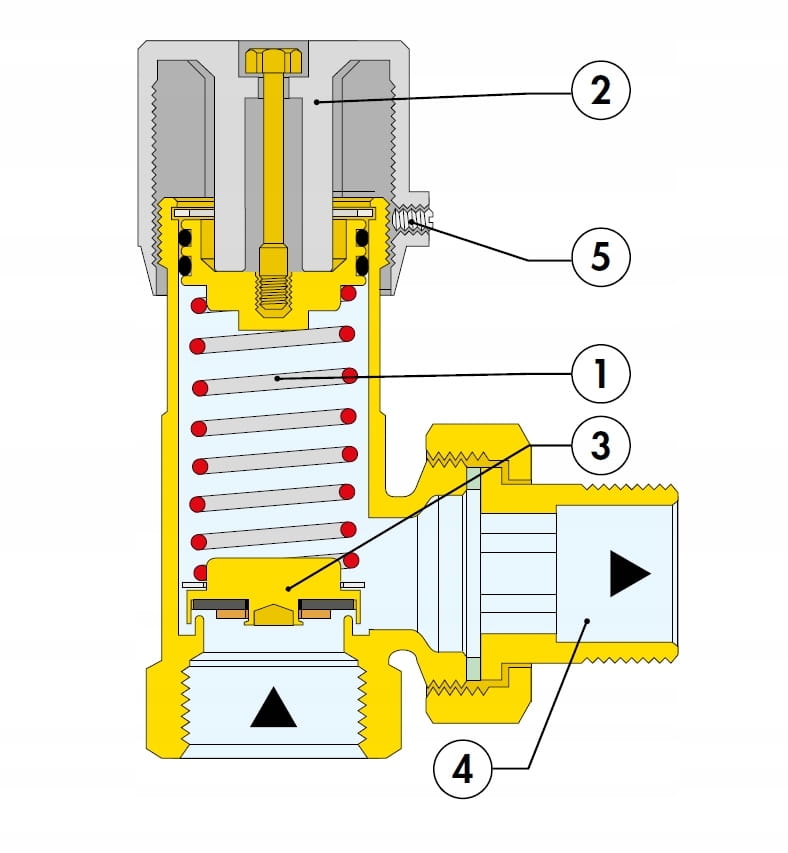

OPIS SCHEMATU:

Sprężyna
Pokrętło regulacji
Przesłona (grzybek)
Wylot zaworu
Blokada nastawy
