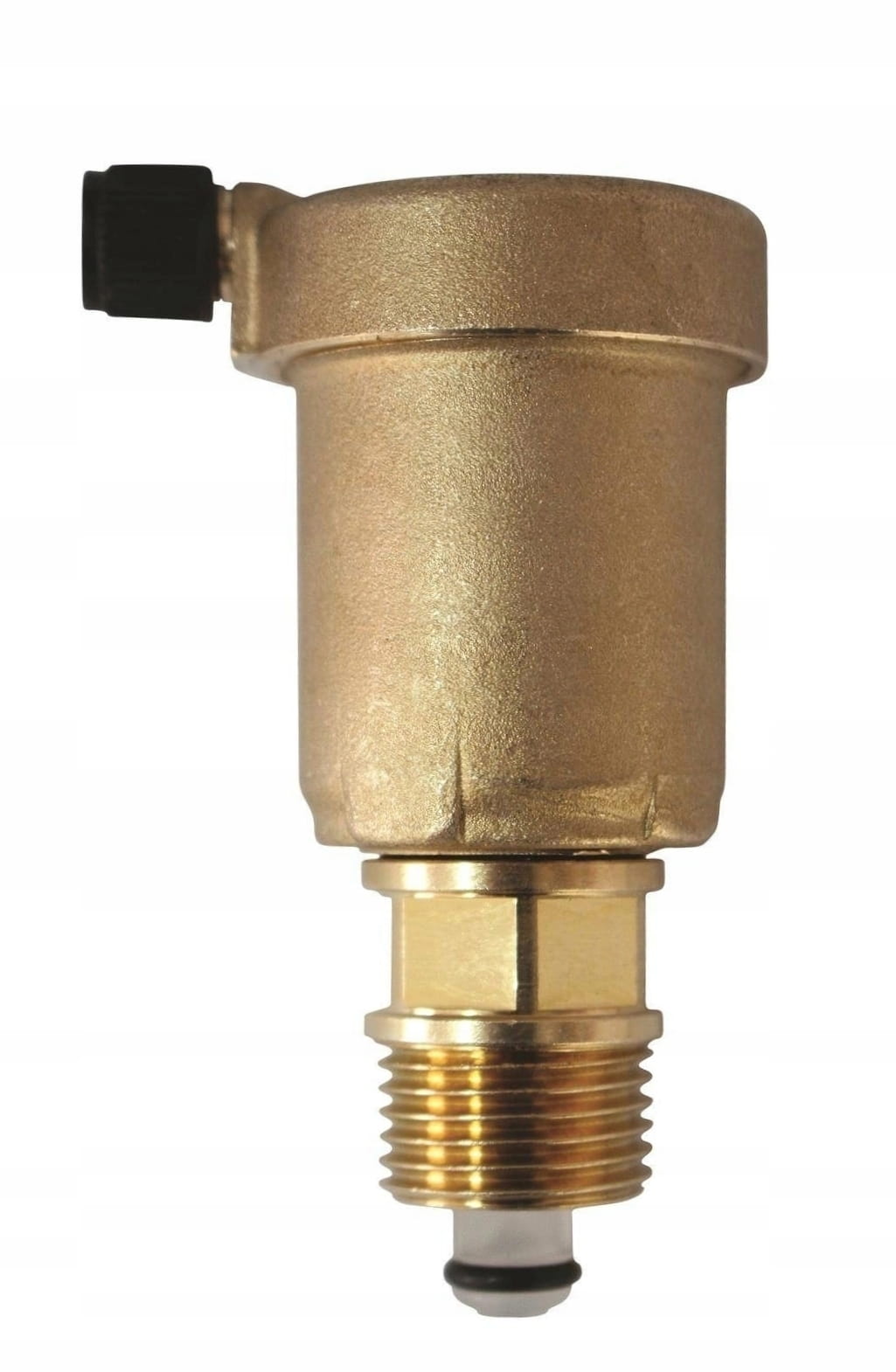

Odpowietrznik automatyczny 1/2'' HERZ mosiądz 1263001 pionowy odpow. boczne

Odpowietrznik automatyczny PROSTY 1/2" mosiężny, pionowy, odpowietrzenie boczne

Produkt austriackiej firmy HERZ

Numer katalogowy: 1263001

Odpowietrznik służy do automatycznego odpowietrzania grzejników. Obudowa i pokrywka z mosiądzu. Gwint wyposażony w pierścień uszczelniający (oring). Maksymalna temperatura pracy wynosi 110 °C przy nominalnym ciśnieniu 12 bar.

Dopuszczalne jest zastosowanie glikolu etylenowego lub propylenowego w roztworze 25–50 %.

Nie należy stosować dla pary !

O PRODUKCIE:

Odpowietrznik automatyczny wykonany z mosiądzu, gwint przyłączenia do instalacji 1/2", maksymalne ciśnienie pracy do 12 bar, maksymalna temperatura pracy 110°C.

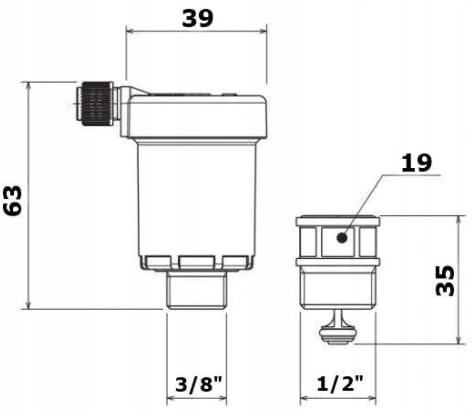

Sam odpowietrznik ma gwint zewnętrzny 3/8", a zaworek stopowy 3/8" GW i 1/2" GZ. Przez to komplet określany jest jako 1/2".

Odpowietrznik sprzedawany wraz z zaworem stopowym, który umożliwia demontaż odpowietrznika bez konieczności spuszczania wody z układu C.O.

Zasada działania:

W automatycznym odpowietrzniku zastosowano pływak połączony z ramieniem, który otwiera i zamyka zawór odpowietrzający w górnej części. Jeśli w instalacji grzewczej znajduje się powietrze, przemieszcza się do najwyższego punktu instalacji, ponieważ jest lżejsze od wody. W konsekwencji poziom wody w automatycznym odpowietrzniku maleje, ramię pływaka przemieszcza się w dół otwierając jednocześnie komorę odpowietrznika. Pozwala to na wypływ powietrza z instalacji. Następnie poziom wody wraz z pływakiem podnosi się do góry, a ramię pływaka ponownie zamyka obszar komory.

Materiały:

• Korpus, nakrętka, korpus zaworu odcinającego, tłoczek: mosiądz;
• dysza, pływak, płytka, zaślepka: polipropylen;
• sprężyna płaska: stal;
• uszczelnienie: guma NBR.

Dane techniczne:

• Ciśnienie nominalne 12 bar
• Ciśnienie robocze 8 bar
• Temperatura maksymalna 110 °C
• Pozycja montażowa pionowa
• Medium woda (bez pary) lub roztwór glikolu 25-50 %
