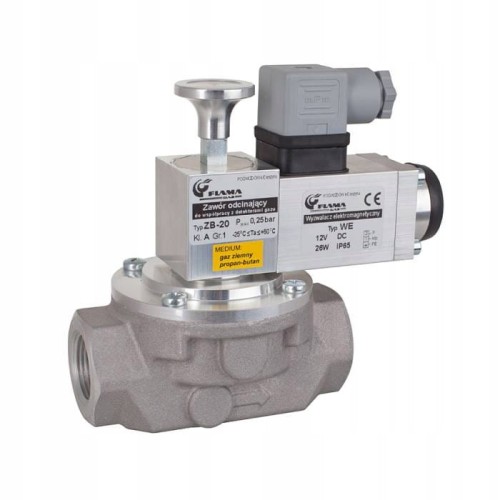

Zawór odcinający ZB 3/4'' grzybkowy

proponowany przez firmę GAZEX do stosowania z ich modelami DK-xx.Z

Produkt wyprodukowany przez markę FLAMA-GAZ

Indeks producenta: ZB-20

Produkt doskonale współpracujący między innymi z detektorami firmy GAZEX, które wystawiamy na osobnych aukcjach.

Zawór może być sterowany (uruchamiany) przez kilka osobnych czujników, a jeszcze lepiej przez kilka - ale spiętych kaskadowo.

MEDIUM:

paliwa gazowe: gaz ziemny, propan-butan (gazy wg PN-EN 437).

CHARAKTERYSTYKA:

• zawór grzybkowy;
• jednokierunkowy o stałym przepływie;
• bistabilny - w stanie beznapięciowym może znajdować się w jednym z dwóch stabilnych położeń: otwarcia lub zamknięcia. Napięcie sterujące wyzwalaczem elektromagnetycznym potrzebne jest wyłącznie do zamknięcia zaworu;
• otwierany tylko ręcznie (funkcja “pamięci”);
• zamykany impulsem elektrycznym;
• jest możliwość ręcznego zamykania zaworu;
• filtr siatkowy wbudowany na stałe;
• zawór przystosowany do montażu na zewnątrz obiektów;
• spełnia wymagania normy PN-EN 161;
• spełnia również wymagania zasadnicze zawarte w Dyrektywach UE: 90/396/EWG (gazowa) ; 2006/95/WE (niskonapięciowa) ; 2004/108/WE (kompatybilności elektromagnetycznej);
• posiada certyfikat znaku bezpieczeństwa “B” wydany przez INiG Kraków.

ZASTOSOWANIE:

• w systemach zabezpieczających instalacje gazowe, instalowanych w kotłowniach gazowych, obiektach przemysłowych, budynkach użyteczności publicznej, obiektach gospodarki komunalnej (budynki mieszkalne jednorodzinne, wielorodzinne, zabudowa zagrodowa, budynki rekreacji indywidualnej), punktach redukcyjno-pomiarowych itp. - jako element wykonawczy pewnie i skutecznie odcinający dopływ gazu do instalacji w chwili wykrycia przez detektory jego obecności w dozorowanych przez system pomieszczeniach;
• w instalacjach gazowych zasilanych z sieci gazowej niskiego ciśnienia gazu zgodnie z obowiązującymi w tym zakresie przepisami;
• zawór może dodatkowo pełnić rolę ręcznego kurka odcinającego;
• zawór nie może pełnić funkcji kurka głównego instalacji gazowej;
• łącznie z systemem detekcji gazu, zawór może pełnić funkcję blokady trwałej urządzeń spalających paliwa gazowe, które są przeznaczone do użytkowania we wnętrzach budynków i pomieszczeniach użytkowych.

DANE TECHNICZNE ZAWORU:

• maksymalne ciśnienie pracy: 0,25 bara;
• bezpieczne ciśnienie statyczne: 1 bar;
• czas zamknięcia: < 1 s;
• temperatura otoczenia i medium: od -25°C do +60°C;
• przyłącze rurowe gwintowe: gwint wewnętrzny walcowy 3/4" (zgodny z normą PN-ISO 7-1);
• pozycja zabudowy zaworu: dowolna;
• wyzwalacz: wymienny (łącznie z przyłączem);
• wymiana wyzwalacza: bez demontażu zaworu;
• wymiary (szer. x wys. x gł.): 105 x 135 x 77 mm.

DANE TECHNICZNE WYZWALACZA ELEKTROMAGNETYCZNEGO:

• napięcie sterujące: DC 12V ; (pobierane z detektora DK-nn.Z);
• zakres zmian napięcia: -15%; +10%;
• temperatura otoczenia: od -30°C do +60°C;
• rodzaj pracy: S1 ciągła;
• przyłącze elektryczne: złącze elektryczne trójstykowe;
• zawór powinien być połączony z detektorem przewodem dwużyłowym typu YDY, OMY (lub podobnym) o właściwym przekroju żył; przy długości do 10m - przekrój 1,0mm; od 10m do 20 m - przekrój 1,5mm; od 20m do 50m - przekrój 2,5mm;
• klasa bezpieczeństwa: I (uziemienie);
• stopień ochrony (wg PN-EN 60529): IP65;
• klasa izolacji: F;
• budowa (zintegrowana): cewki zalewane żywicą.

Zawór może być sterowany produktami Gazex z serii DK-nn.Z , a poprzez taki detektor z całą siecią kaskadowo podłączonych czujek Gazex z serii DK-nn ; DG-nn.P ; DG-nn.A ; a nawet DD-../AP . Wszystko wystawiamy na osobnych aukcjach.
