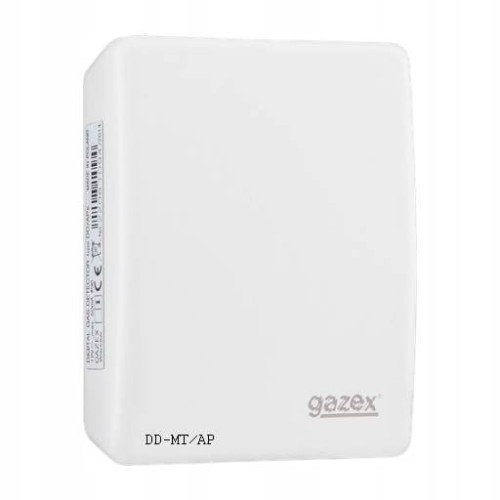

Domowy selektywny detektor metanu (MT)

GAZEX DD-MT/AP

zasilanie 12V=

Produkt wyprodukowany przez markę GAZEX

Indeks producenta: DD-MT/AP

Domowy detektor gazu DD-MT/AP to urządzenie firmy Gazex, którego zadaniem jest ciągłe monitorowanie nadmiernego stężenia metanu w pomieszczeniach zamkniętych zagrożonych emisją tego typu gazu - nadzorowanych przez system alarmowy. Szczególnie polecany do pomieszczeń kuchennych.

Czujnik może tez pracować bez systemu alarmowego jako osobny detektor lub zostać wpięty do kaskadowego systemu czujników gazu - z których ostatni steruje zaworem zamykającym dopływ gazu.

Model DD-MT/AP wystawiany na tej aukcji jest produktem zasilanym standardowo 12V DC (lub 24V), przy czym producent dozwala na zasilanie nawet w zakresie 8 - 30 V.

Z chwilą przekroczenia określonych wartości stężenia, włączona zostaje optyczna i akustyczna sygnalizacja alarmowa detektora, następuje zmiana stanu wyjścia stykowego (przekazanie informacji do systemu alarmowego).

Czujnik automatycznie aktywuje odpowiednie wyjścia alarmowe, a to optymalnie zabezpiecza domowników przed zatruciem.

Detektory dedykowane są do stosowania w alarmowych systemach sygnalizacji włamania jako dodatkowy czujnik gazów. Detektory posiadają wymienny moduł z sensorem półprzewodnikowym, co usprawnia konserwację i obniża koszty eksploatacji.

Detektor wyposażono w wymienny sensor, co gwarantuje prostą i tanią eksploatację na lata. Przewidywalna trwałość sensora gazu w DD-MT/AP jest szacowana na 10 lat pracy w czystym powietrzu.

ZASTOSOWANIE serii DD-../AP :

• kuchnie wyposażone w gazowe podgrzewacze wody przepływowej (z otwartą komorą spalania), w piekarniki gazowe;
• pomieszczenia z kominkiem lub z piecem na paliwa stałe;
• pomieszczenia ogrzewanych przenośnymi piecykami opalanymi propanem-butanem;
• kotłownie olejowe lub gazowe (z kotłami bez czujnika wypływu spalin);
• przydomowe garaże (kontrola spalin lub wypływ LPG);
• pomieszczenia z klimatyzatorami, ladami chłodniczymi;
• pomieszczenia z agregatami chłodniczymi, pompami ciepła;
• magazyny czynników chłodniczych.
• model MT jest szczególnie preferowany do pomieszczeń kuchennych, gdyż w nich najczęściej występują zakłócenia wszystkich zwykłych czujek gazu ziemnego. Czujka MT selektywna - na metan jest prawie niewrażliwa na zakłócenia i dzięki temu nie wszczyna "urojonego alarmu".

LOKALIZACJA:

• na ścianie na wysokości NIE NIŻEJ niż 30 cm pod sufitem - gdyż metan (główny składnik gazu ziemnego) jest znacznie lżejszy od powietrza i zbiera się pod sufitem;
• zawsze powyżej górnej krawędzi drzwi lub okien;
• możliwie najbliżej źródła ewentualnej emisji gazu, nie dalej niż 8 metrów od niego mierząc po suficie;
• w miejscu nie osłoniętym meblami lub zasłonami, czy innymi przedmiotami ograniczającymi przepływ powietrza;
• z dala od drzwi, okien i otworów wentylacyjnych nawiewnych;
• nie bezpośrednio nad i nie bliżej niż 1 metr od kuchenek gazowych, mikrofalowych i piekarników;
• montować w miejscu nie przedzielonym od źródła potencjalnej emisji gazu przegrodami na suficie o wysokości powyżej 30 cm - belki itp. (gaz może zbierać się pod sufitem po drugiej stronie przegrody);
• w miejscu: nienasłonecznionym, z dala od bezpośredniego wpływu powietrza z zewnątrz, nie nad zlewem a nawet bezpośrednim wpływem pary wodnej i wody z natrysków, gazów spalinowych z pieców lub silników spalinowych, pyłów i popiołu, nie zagrożonym udarem mechanicznym lub wibracjami;
• umieszczać z dala od źródeł silnego pola elektromagnetycznego lub źródeł ciepła (np. nie instalować nad grzejnikami);

CECHY UŻYTKOWE :

• półprzewodnikowy sensor gazów o wieloletniej trwałości;
• sensor inteligentny, wymienny;
• wbudowany mikroprocesor sterujący – niezawodność, stabilność pracy, układ kompensacji termicznej, historia stanów alarmowych (dostępna tylko u producenta);
• standardowo kalibrowane 3 progi alarmowe (A1/A2/A3);
• zalecana kalibracja co 3 lata, przekroczenie zalecanego terminu sygnalizowane optycznie;
• łatwość montażu i podłączenia przewodów (zdejmowalne, zaciski śrubowe);
• bardzo krótki czas przenikania gazów przez obudowę;
• wyjście stykowe przypisane do progu A2 (na zamówienie do A1 lub A3 lub Awaria) typu NO i NC (niskonapięciowe, max 2A/30V=, przekaźnik bistabilny);
• wbudowana sygnalizacja optyczna i akustyczna (z możliwością wyłączenia), zróżnicowana dla każdego z progów alarmowych;
• estetyczna obudowa do montażu naściennego, z możliwością wprowadzenia przewodu spod tynku lub montaż do typowej podtynkowej puszki instalacyjnej O60mm (z wkrętami na obrzeżu);
• wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

SYGNALIZACJA:

• zielona - stan normalny (na dolnej krawędzi)
• żółta - stan awaryjny (na dolnej krawędzi)
• czerwona - stan alarmowy (na dolnej i górnej krawędzi)
• sygnalizacja akustyczna - wewnętrzna syrena (ton pulsujący 65dB/min)

Sygnalizacja - opis szczegółowy:

Detektor wyposażono w lampki sygnalizujące stan pracy - opisane jako:

POWER (zielona):

• wygaszona - system wyłączony lub brak zasilania
• zapalona - moduł włączony (poprawna praca systemu)
• pulsuje wolno (1Hz) - trwa wygrzewanie detektora (60 sekund)
• krótkie mignięcia (1/8s świeci, 7/8s wygaszona) - trwa test wyjść
• pulsuje szybko (2,5Hz) - zalecana kalibracja sensora

FAULT (żółta):

• wygaszona - brak awarii systemu
• zapalona - AWARIA systemu
• wygaszana (lampka na przemian: świeci 5s, następnie gaśnie 1 raz) - napięcie zasilania poza dopuszczalnym zakresem 8-30V=)
• wygaszana (lampka na przemian: świeci 5s, następnie gaśnie 2 razy) - uszkodzenie sensora

ALARM (czerwone 2 diody):

• wygaszone - stan normalny, żaden alarm nie jest aktywny
• pulsują wolno (1Hz) - ALARM 1 (osiągnięty pierwszy próg - 10% DGW metanu)
• pulsują bardzo szybko (5Hz) - ALARM 2 (osiągnięty drugi próg - 20% DGW metanu)
• zapalone - ALARM 3 (osiągnięty trzeci próg - 30% DGW metanu)

NET (zielona):

• wygaszona  - brak komunikacji cyfrowej
• krótkie mignięcia co kilka sekund - komunikacja cyfrowa działa poprawnie
• pulsuje bardzo szybko (5Hz) - tryb testowania
• pulsuje wolno (1Hz) lub bardzo szybko (5Hz) - wciśnięty przycisk TEST

Detektor posiada sygnalizację akustyczną - dźwięk syreny:

• brak - stan normalny (lub wyciszona sygnalizacja akustyczna poprzez usunięcie zworki Buzzer)
• pulsujący wolno (1Hz) - ALARM 1 (osiągnięty pierwszy próg - 10% DGW metanu)
• pulsujący bardzo szybko (5Hz) - ALARM 2 (osiągnięty drugi próg - 20% DGW metanu)
• ciągły - ALARM 3 (osiągnięty trzeci próg - 30% DGW metanu), albo AWARIA systemu

PARAMETRY PRODUKTU:

• częstotliwość pomiaru: co 2 sekundy
• progi alarmowe: 10/20/30 %DGW (Dolnej Granicy Wybuchowości) metanu (progi są ustawione fabrycznie na te % wartości, a odpowiadające im zachowanie lampek sygnalizujących i syreny - ALARM jest opisane powyżej)
• wyjścia stykowe: NO, NC i napięciowe 12V
• zasilanie: 12V/24V DC (dopuszczalne od 8V do 30V), pobór prądu max 30mA (przy zasilaniu 24V); zasilacz nie jest w komplecie - można go wybrać i dokupić na jednej z osobnych aukcji
• zasilanie napięciem stałym podłączyć do złącza „ZASILANIE” (zgodnie z polaryzacją oznaczoną pod złączem zasilania w detektorze) przewodem 2-żyłowym [zalecany typ OMY(p) 2 x 0,5mm]
• NIE MA wyjścia zwanego SYRENA: 9V - do podłączenia dodatkowego zewnętrznego sygnalizatora DK-L2 lub DK-S3; takie wyjście przy zasilaniu 12V DC ma seria DK-nn.A , a z zasilaniem 230V AC wszystkie modele serii DK
• szer/dług/wys: 8,0 cm / 10,0 cm / 3,0 cm
• waga: 0,09 kg
• czujnik nie ma własnego przewodu zasilającego

Detektory całej serii DD-../AP są trochę szybsze niż te z serii DK i mają 3 progi alarmowe, a dodatkową sporą zaletą jest mniejsza i nowocześniejsza obudowa.

W czujnikach z serii DK (niezależnie od zasilania 12V DC, czy 230V AC), których duży wybór wystawiamy na innych aukcjach - jest (w przyszłości) możliwość łatwiejszej samodzielnej wymiany sensora (po zakupie u producenta). A wersja DK-nn.Z na 230V jako jedyna linia produktowa - może sterować zaworem odcinającym. Jako jedyna poprzez wyjście OPTO może być łączona z innymi czujnikami służąc do stworzenia sieci.
