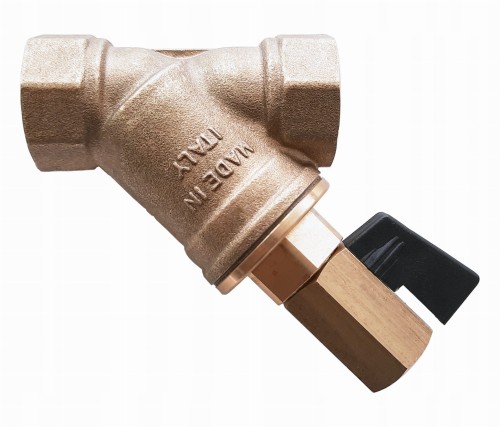

Filtr wody skośny osadnikowy z magnesem neodymowym 5/4" (1"1/4)

Mosiężny filtr osadnikowy z wbudowanym magnesem (POWERMAG DRAIN) 1 1/4'' (5/4")

z zaworem spustowym

Wyprodukowano we Włoszech dla polskiej firmy TOP-THERM

Numer katalogowy: R1020S07

Filtr standardowo wyposażony jest we wkład wielokrotnego użycia z siatki ze stali nierdzewnej (650 µm).

Zawór spustowy umożliwia zrzut zanieczyszczeń mechanicznych zebranych wewnątrz siatki filtrującej oraz części zanieczyszczeń magnetycznych  zebranych na bagnecie magnesu. Czynność ta polega na opróżnieniu wody zgromadzonej w komorze filtracyjnej razem ze zgromadzonymi tam zanieczyszczeniami poprzez zamknięcie zaworu odcinającego za filtrem, a następnie otwarciu zaworu spustowego. Silny strumień wody wypłucze komorę filtra skośnego.

Filtr z magnesem POWETMAG DRAIN zapewnia skuteczne usuwanie zanieczyszczeń (głównie zawierających piasek oraz rdzę, obecnych w instalacji grzewczej), dzięki podwójnemu działaniu:

• magnesu neodymowego, którego pole magnetyczne przyciąga cząstki ferromagnetyczne - już od 2 mikronów
• filtra osadnikowego, którego siatka filtracyjna wychwytuje cząstki stałe od wielkości 650 mikronów

Urządzenie zainstalowane na obiegu powrotnym instalacji grzewczej, chroni kocioł przed zanieczyszczeniami mogącymi spowodować awarię lub uszkodzenie pompy obiegowej czy wymiennika ciepła.

DANE TECHNICZNE:

• Wymiary: podane w legendzie do schematu
• Średnica gwintu: 1 1/4" GW
• Temperatura pracy: od -10°C do +80°C (korpus 150 °C)
• Maksymalne ciśnienie: 20 bar
• Tworzywo korpusu: mosiądz (CW617N)
• Tworzywo wkładu: stal nierdzewna (AISI 304), mikron wkładu: 650, odległość pomiędzy oczkami filtra: 1,5 mm
• Magnes neodymowy: moc 12 000 Gaussów
• Zawór spustowy: mosiądz - pracuje na wodzie i glikolu (max. stężenie glikolu 30%)
• Średnica gwintu zaworu spustowego - z obu stron: 3/8" GW
• Materiał uszczelki: fibra

LEGENDA SCHEMATU:

• 1 - Korpus (Mosiądz CW617N)
• 2 - Pokrywa korpusu (Mosiądz CW614N)
• 3 - Filtr osadnikowy (Stal nierdzewna AISI304)
• 4 - Magnes neodymowy (NeFeB REN35H)
• 5 - Zawór spustowy (Mosiądz + różne)
• 6 - Uszczelka Fibra
• A - 96 mm
• B - 115mm
• C - 108 mm
• SW2 - 48 mm

DZIAŁANIE:

Filtr skośny z magnesem neodymowym i spustem ma za zadanie wykonywać podwójną filtrację czynnika grzewczego w instalacji centralnego ogrzewania. Osadnikowy filtr, o gęstości 650 mikronów, wychwytuje zanieczyszczenia mechaniczne (piasek, miedź, aluminium, osad biologiczny) i osadza je na siatce filtra, uniemożliwiając ich dalszy obieg w instalacji. Wewnątrz siatki, po całej jej długości, znajduje się magnes neodymowy zintegrowany z zaworem spustowym umieszczonym na pokrywie filtra. Magnes wychwytuje drobne cząsteczki ferromagnetyczne (głównie żelazo), które osadzają się na bagnecie magnesu, przyciągnięte wytworzonym przez magnes polem magnetycznym.

POWERMAG DRAIN powinien być montowany w miejscu standardowego filtra osadnikowego instalacji C.O., dzięki czemu nie generuje to kosztów montażu dodatkowego urządzenia oraz oszczędza to miejsce w instalacji.

Filtr skośny z magnesem neodymowym uniemożliwi dostanie się zanieczyszczeń mechanicznych oraz cząstek ferromagnetycznych krążących w instalacji centralnego ogrzewania do urządzeń zamontowanych w tej instalacji. Szczególnie ważna jest ochrona pompy obiegowej w kotle oraz do płytowego wymiennika ciepła. Aby filtr mógł spełniać swoją funkcję powinien zostać umiejscowiony przed kotłem, na powrocie czynnika z instalacji centralnego ogrzewania.

Taka ochrona zapewnia długą żywotność urządzeń oraz spełnia warunki gwarancji producentów kotłów na podzespoły, szczególnie pompy obiegowe kotłowe. Zawór spustowy zintegrowany z korpusem filtra umożliwia płukanie siatki osadnikowej, w celu zrzucenia zanieczyszczeń mechanicznych oraz części zanieczyszczeń magnetycznych, bez potrzeby odkręcania pokrywy filtra.

ZALETY URZĄDZENIA:

• Kompaktowy (rozmiary filtru skośnego)
• Do montażu w każdej instalacji
• Możliwość montażu w miejscu standardowego filtra instalacji C.O.
• Podwójne działanie filtracji powoduje całkowite usuwanie zanieczyszczeń:
• Silny magnes neodymowy (12 000 Gaussów) przyciąga zanieczyszczenia ferromagnetyczne
• Filtr osadnikowy zatrzymuje zanieczyszczenia mechaniczne do wielkości 650 µm
• Chroni urządzenia w instalacji, w szczególności pompy i wymienniki, przedłużając żywotność kotła,
• Poprawia sprawność instalacji i redukuje straty energii
• Szybka i łatwa konserwacja (płukanie przy pomocy zaworu spustowego)
• Dedykowany dla instalacji domowych i większych
