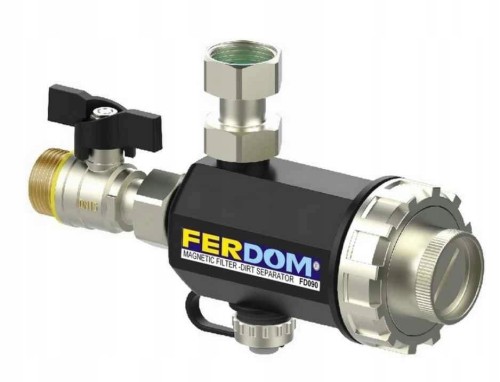

Filtr Magnetyczny Separator 3/4' magnetyzer FERDOM
Opis
Filtr Magnetyczny Separator do systemów C.O. z kotłem wiszącym - 3/4"
Produkt brytyjskiej firmy FERDOM
Numer katalogowy: FD090
Rekomendowane zastosowanie do domowych systemów C.O. z kotłem wiszącym o mocy do 24 kW - dzięki budowie, funkcjom i rozmiarom filtra.
- Zanieczyszczenia magnetyczne wyłapywane są przez silny magnes neodymowy o mocy 9 000 Gs o powierzchni magnesu 40 cm2. Zanieczyszczenia takie mogą doprowadzić do zatarcia pomp i zaworów, zmniejszają oddawanie ciepła przez grzejniki.
- Polecane zastosowanie do domowych systemów C.O. z kotłem wiszącym - dzięki budowie i funkcjom filtra oraz jego niewielkim rozmiarom. Można stosować także do instalacji solarnych, HVAC.
-Podejścia wodne ustawione pod kątem 90 stopni, typowy układ podłączenia kotła wiszącego do instalacji C.O. W sumie 4 opcje podłączenia filtra do instalacji - dwie pod kątem 90 stopni, dwie pod kątem 180 stopni.
- Zanieczyszczenia nie-magnetyczne wyłapywane są przez skuteczny filtr siatkowy ze stali nierdzewnej o 500 mikronów i powierzchni 60 cm2. Zanieczyszczenia tego typu (osady mineralne) blokują wymienniki ciepła, zatykają rury, zmniejszają efektywność systemu.
Dzięki zastosowaniu filtra FERMAG FD090 poprzez mniejszą ilość awarii zmniejszają się koszty obsługi serwisowej i koszt części zamiennych.
- Większość europejskich producentów kotłów C.O. obecnie rekomenduje montaż Filtra magnetycznego wraz z nowym kotłem C.O.
- Aby zwiększyć skuteczność działania filtra magnetycznego zalecamy zastosowanie preparatu penetrującego Filter Fluid FD678.
Model z podłączeniami 3/4" gwint zewnętrzny - sam produkt.
W zestawie są elementy powodujące, że komplet ma przyłącza:
- do kotła 3/4" GW (poprzez śrubunek)
- do instalacji 3/4" GZ (poprzez zawór)
Dane produktu:
Do instalacji: domowych C.O., solarnych, niewielkich chłodniczych i klimatyzacji
- Podstawowe: wyłapywanie zanieczyszczeń ferromagnetycznych
- Dodatkowe: wyłapywanie innych zanieczyszczeń i szlamu
Informacje techniczne:
- Magnes neodymowy: moc nominalna 9 000 Gs, powierzchnia 40 cm2,
- Magnes typ montażu: w szczelnej komorze mosiężnej,
- Typ separatora-osadnika: filtr siatkowy ze stali nierdzewnej, mikronaż 500 mm, powierzchnia 60 cm2,
- Maksymalna moc systemu C.O.: 20-24 kW,
- Materiał obudowy: PA66G30 - poliamid z 30% włókna szklanego,
- Elementy metalowe (dekiel, tuleja magnesu): Mosiądz niklowany - CuZn42Pb3,
- Rozmiar filtra (bez zaworów, śrubunku, korka): 80 mm / 130 mm,
- W zestawie: korpus (obudowa z deklem), śrubunek, zawór, korek/odpowietrznik, klucz do dekla,
- Ciężar /z opakowaniem: 700 gram / 1000 gram,
- Podłączenia wodne / króćce: wszystkie 3 przyłącza wody 3/4" są wymienne/zamienne,
- Produkt może pracować w poziomie lub pionie,
- Opcje podłączeń wodnych: 4 - na ostatnim schemacie widać je wszystkie,
- Zakres temperatura pracy: 0-90 °C,
- Maksymalne ciśnienie pracy: 3 bar,
- Medium: woda, roztwory glikolu,
- Maksymalne stężenie glikolu w zładzie: 30%,
- Miejsce montażu: na powrocie od dołu kotła C.O.
Montaż i obsługa:
- Filtr powinien być zamontowany pod kotłem na powrocie. Możliwe 4 opcje - schematycznie ujęte na ostatnim rysunku. Ważne, że w opcji C i D zadziała tylko funkcja magnetyczna, dlatego rekomendowany jest montaż w opcji A i B.
- Cykliczny proces czyszczenia filtra (minimum raz do roku) polega na:
a) Wyłączeniu kotła, zamknięciu zaworu filtra (na powrocie) oraz zaworu na zasileniu kotła,
c) Wyjęciu magnesu z komory - osady magnetyczne spadną do obudowy,
d) Odkręceniu i wyjęciu dekla i tulei magnesu wraz z filtrem siatkowym,
e) Dokładnym wymyciu filtra i usunięciu osadów i złogów,
d) Po zakończonym czyszczeniu wykonać czynności w odwróconej kolejności,
f) Na zakończenie sprawdzić szczelność pokrywy i odpowietrzyć filtr.
Dlaczego należy montować filtr magnetyczny:
Grzejniki C.O. są zazwyczaj wykonane ze stali miękkiej, która jest wysoce podatna na korozję. Nawet przy zainstalowanym wysokiej jakości inhibitorze korozji może wystąpić pewien poziom korozji, oczyścicie bez inhibitora poziom korozji jest wielokrotnie większy. W instalacji C.O. przy braku powietrza powstaje zwykle czarny magnetyt, który ma charakter magnetyczny i dlatego może być uchwycony za pomocą magnesu.
Chociaż magnetyty są siedem razy cięższe od wody i normalnie opadają na dno grzejnika z którego pochodzą, niektóre cząstki są rozpraszane w systemie przez przepływ. Jeśli filtr magnetyczny nie zbierze tych cząstek, trafią do następnego urządzenia o właściwościach elektromagnetycznych: jak np. pompa obiegowa i spowodują przedwczesne jej zużycie. Dostają się tez do innych elementów instalacji jak zawory, wymienniki ciepła, itp. powodując ich zatykanie i zmniejszenie efektywności cieplnej systemu.
Dodatkowa wbudowana funkcja urządzenia to separator / osadnik zanieczyszczeń nie magnetycznych. Zanieczyszczenia tego typu (tak zwany kamień kotłowy) blokują wymienniki ciepła, doprowadzają do przegrzewu kotła, zatykają rury, zmniejszają efektywność całego systemu.
Na osobnej aukcji wystawiamy wspominany wyżej warty do zastosowania razem z filtrem produkt:
FILTER FLUID 1L - preparat zwiększający skuteczność filtra magnetycznego w systemie C.O. "FERDOM"
Kod produktu: FD678
