CALEFFI Separator powietrza DISCALSLIM 1" kątowy, korpus - technopolimer

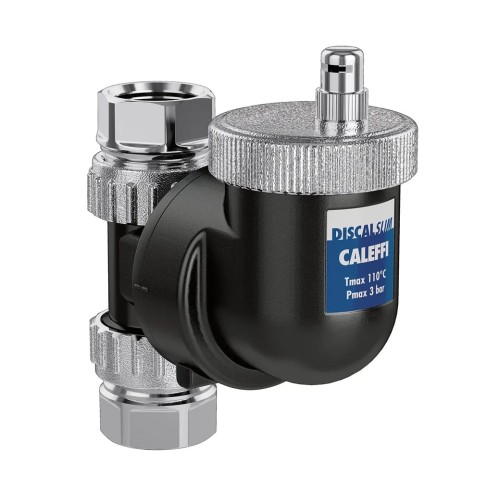

Separator powietrza - DISCALSLIM 1'' kątowy z obrotową głowicą (regulowanym przyłączem)

Przyłącze obrotowe 1" GW

Produkt firmy CALEFFI

Numer katalogowy: 551806

Separatory powietrza wykorzystywane są do ciągłego usuwania powietrza z instalacji grzewczych i chłodniczych. Zawory z tej serii posiadają duże zdolności upustowe. Separatory usuwają w sposób automatyczny powietrze w każdej postaci (również w formie mikropęcherzyków). Charakteryzują się niskimi oporami przepływu.

Całkowicie odpowietrzona instalacja pozwala pracować urządzeniom w niej zainstalowanym z optymalną sprawnością. W takim systemie nie występują negatywne zjawiska takie jak: hałas, korozja (tlenowa), miejscowe przegrzania.

Ta seria separatorów, przeznaczona jest głównie do zastosowania w instalacjach wyposażonych w kotły wiszące do montażu pod urządzeniem dla instalacji wykonanych ze stali.

Wystawiany model (551806) to wersja gwintowana przeznaczona do montażu na rurach poziomych i pionowych - wyposażony jest bowiem w regulowane przyłącze (obrotową głowicę).

ZASADA DZIAŁANIA:

Dzięki specjalnej budowie wewnętrznej DISCALSLIM charakteryzuje się bardzo niską stratą ciśnienia. Specjalnie ukształtowane kanaliki prowadzą część strumienia wody do komory gromadzenia powietrza. W komorze strumień wody spowalnia i trafia na pionowe elementy, co powoduje turbulencje.

Dzięki tym zawirowaniom mikropęcherzyki są separowane z medium i gromadzą się w dolnej części komory, po zwiększeniu swojej objętości usuwane są do  górnej części komory, co powoduje opadanie pływaka i otwarcie przewodu upustowego.

SZCZEGÓŁY KONSTRUKCYJNE:

Regulowane przyłącze: Przyłącze separatora można obracać, co pozwala na zastosowanie na rurociągach poziomych lub pionowych.

Kapturek higroskopijny: Zasada działania opiera się na zastosowaniu dysków wykonanych z włókien celulozowych, które służą jako zabezpieczenie przed wyciekiem wody. Elementy te pod wpływem wody zwiększają swoją objętość o 50%, co powoduje zamknięcie gniazda upustowego.

Technopolimer: Separator powietrza został wykonany z technopolimeru przeznaczonego do użytku w instalacjach grzewczych i chłodniczych. Główne cechy tego materiału:

• duża odporność na obciążenie przy zachowaniu kształtu
• duża odporność na pękanie
• niska chłonność wilgoci
• duża odporność na ścieranie spowodowane przepływającym medium
• odporność na odkształcenia spowodowane zmianą temperatury
• przystosowany do pracy z roztworami glikolu i dodatkami stosowanymi w instalacjach grzewczych

Te podstawowe właściwości w połączeniu ze specjalnym kształtowaniem elementów najbardziej narażonych na obciążenia sprawiają, że urządzenia wykonane z technopolimeru mogą być z powodzeniem stosowane zamiast urządzeń z mosiądzu.

INSTALACJA:

Separator powietrza należy montować na przewodzie zasilającym instalację. Pływak musi być zamontowany w pozycji pionowej. Kierunek przepływu nie ma wpływu na poprawną pracę urządzenia.

Kompaktowe rozwiązanie - dzięki kompaktowej budowie separator może zostać zamontowany w miejscach o ograniczonej przestrzeni np. pod kotłami  wiszącymi.

MATERIAŁY:

• Korpus: PPAG40 (technopolimer)
• Pływak: PP
• Trzpień elementu zamykającego: mosiądz EN 12164 CW614N
• Dźwignia pływaka: stal nierdzewna EN 10270-3 (AISI 302)
• Sprężyna: stal nierdzewna EN 10270-3 (AISI 302)
• Uszczelnienia: EPDM
• Waga: 0,766 kg

DANE EKSPLOATACYJNE:

• Medium: woda, nietoksyczne roztwory glikolu
• Maks. stężenie glikolu: 30 %
• Maks. ciśnienie pracy: 3 bar
• Maks. ciśnienie upustowe: 3 bar
• Zakres temperatury pracy: 0÷110 °C

SPRAWNOŚĆ USUWANIA POWIETRZA:

Zawory z serii DISCALSLIM są w stanie w sposób ciągły usuwać powietrze z wody instalacyjnej z wysoką wydajnością separacji.

Ilość powietrza, która może zostać usunięta jest uzależniona od zmiennych parametrów: wzrasta wraz ze spadkiem prędkości wody oraz ciśnienia.

Niewielka ilość, która pozostanie w obiegu jest stopniowo usuwana podczas normalnej pracy instalacji. W przypadku niższej prędkości przepływu lub wyższej temperatury medium, ilość powietrza separowanego będzie wyższa.
