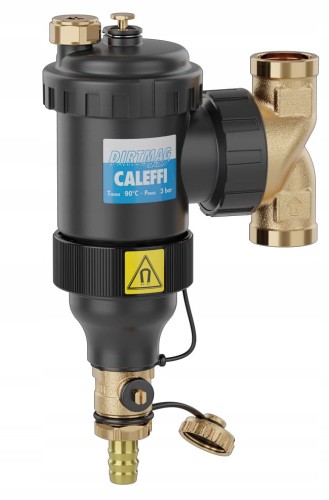

CALEFFI Separator Filtr magnetyczny DIRTMAGPRO 5/4

Separator zanieczyszczeń DIRTMAGPRO z DWOMA magnesami (opaska + sztyca) i obrotową głowicą

Dla rur poziomych i pionowych

Przyłącze 1 1/4" (5/4")

Produkt firmy CALEFFI

Numer katalogowy: 545707

Urządzenia tego typu oddzielają zanieczyszczenia w zamkniętych instalacjach centralnego ogrzewania, głównie cząstki piasku i rdzy, generując przy tym bardzo niskie straty ciśnienia. Zanieczyszczenia gromadzone są w komorze o dużej pojemności, co zmniejsza częstotliwość czyszczenia. Ich usunięcie może być przeprowadzone podczas normalnej pracy instalacji. Dzięki zastosowaniu dwóch elementów magnetycznych urządzenie posiada bardzo dużą skuteczność usuwania zanieczyszczeń ferromagnetycznych. To także powód zalecania tego separatora do pomp ciepła.

Ze względu na kompozytową budowę separator zanieczyszczeń może być stosowany w instalacjach klimatyzacyjnych. Urządzenie może zostać zamontowane na rurociągach pionowych lub poziomych.

Wysoka wydajność separatora zagwarantowana jest dzięki zastosowaniu elementu wewnętrznego zbudowanego z siatkowych powierzchni, które wspomagają wytrącanie i opadanie zanieczyszczeń. Sprawność oddzielenia cząstek jest dużo wyższa niż w przypadku typowych filtrów. Wydajność separacji jest stała w czasie w przeciwieństwie do typowych filtrów, które w trakcie pracy zapychają się, co zmniejsza ich sprawność.

Separator zanieczyszczeń z magnesem. Wykonany z kompozytu. Przyłącza z gwintem wewnętrznym.

• Maksymalne ciśnienie pracy: 3 bar.
• Zakres temperatury pracy: 0÷90°C.
• Wskazany dla optymalnego usuwania zanieczyszczeń przepływ maksymalny (przy zalecanej największej prędkości 2,6 m/s): 10,5 m3/h.
• Wielkość separowanych cząstek do 5 µm.

Dla rur poziomych lub pionowych - bardzo łatwy montaż dzięki obrotowej głowicy. Zawór spustowy z króćcem do węża.

Widoczny u góry korek nakrętny 1/2" można odkręcić w celu wlania do układu na przykład jakiegoś inhibitora (oczywiście po odcięciu zaworami przepływu przez separator). Umieszczoną w nim śrubką po lekkim jej odkręceniu można odpowietrzyć układ.

W separatorach z polimeru z serii 5457 z przyłączem obrotowym, odkręcamy górną nakrętkę i górną pokrywę i wyjmujemy element siatkowy w celu np. przepłukania.

Dane eksploatacyjne:

• Medium: woda, roztwory glikolu
• Maksymalne stężenie glikolu: 30 %
• Maksymalne ciśnienie pracy: 3 bar
• Zakres temperatury pracy: 0–90 °C
• Indukcja magnetyczna pierścienia: 2 x 0,3 T
• Indukcja magnetyczna elementu centralnego: 4 x 0,485 T

Zasada działania:

Zasada działania separatora zanieczyszczeń opiera się na połączeniu kilku zjawisk fizycznych. Wewnętrzny element (1) składa się z siatkowych powierzchni ułożonych promieniście. Zanieczyszczenia zderzając się z powierzchnią elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (2), gdzie są gromadzone. Zanieczyszczenia ferromagnetyczne wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy (3) umieszczone w specjalnym zewnętrznym pierścieniu oraz w centrum (4) elementu wewnętrznego.

Duża objętość wewnętrzna DIRTMAGPRO (5) powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. Usuwanie zgromadzonych zanieczyszczeń można przeprowadzić przy normalnej pracy instalacji, w tym celu należy otworzyć zawór (6)  znajdujący się w dolnej części urządzenia.

Komora gromadzenia zanieczyszczeń posiada następujące cechy:

• zlokalizowana jest w dolnej części urządzenia w takiej odległości od przyłączy, że przepływające medium nie wpływa na zgromadzone zanieczyszczenia;

• ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w przeciwieństwie do filtrów, które muszą być czyszczone systematycznie);

• można ją łatwo sprawdzić, odkręcając górną nakrętkę w przypadku konieczności wyczyszczenia elementu wewnętrznego

Separacja zanieczyszczeń ferromagnetycznych:

Separator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu oraz w centralnej części.

Dzięki zastosowaniu czterech magnesów w środku elementu wewnętrznego (sztyca) prędkość przepływającego medium może wynosić nawet 2,6 m/s. Zewnętrzny pierścień oraz magnes centralny mogą zostać zdemontowane w celu usunięcia zgromadzonych osadów.

Na osobnej aukcji wystawiamy warty do zastosowania razem z filtrem produkt brytyjskiej firmy FERDOM:

FILTER FLUID 1L - preparat zwiększający skuteczność filtra magnetycznego w systemie C.O. "FERDOM"

Kod produktu: FD678
