Adapter do termostatycznych: zaworów Danfoss RA i wkładek Danfoss RA

do montażu Głowic z podłączeniem RA, czyli typu CLICK

Produkt firmy OVENTROP

Numer katalogowy: 1011452

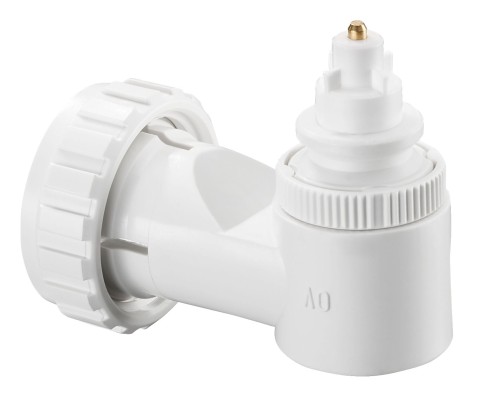

Adapter kątowy do grzejników z zaworami (wkładkami) zintegrowanymi produkcji Danfoss oraz zaworów termostatycznych tej firmy prostych i kątowych. Służy do zamontowania pod kątem 90° głowic typu CLICK (czyli z połączeniem RA) do zaworów termostatycznych lub wkładek Danfoss tego samego typu, czyli RA (CLICK).

Stosowany najczęściej w przypadku ograniczonego miejsca na głowicę do grzejników z zasilaniem dolnym (KV) z wkładkami zaworowymi Danfoss typu RA. Współpracuje z grzejnikami tego typu firm Brugman, Buderus, CosmoNova, Instal Projekt (Tubus).

Może być też zastosowany do zaworów termostatycznych prostych lub kątowych firmy Danfoss RA (czyli CLICK).

Należy przy tym pamiętać, że głowica pracuje poprawnie, gdy jest zamontowana poziomo. Pionowe ustawienie głowicy powoduje przekłamywanie pomiarów i jej nieprecyzyjne działanie.

Wymiary adaptera: Szerokość/Długość/Wysokość - 4,0 cm / 6,8 cm / 6,0 cm

Głowice cieczowe DANFOSS typ CLICK (RAW 5115) Numer katalogowy: 013G5115 ; gazowe: DANFOSS typ CLICK (RA 2944) Numer katalogowy: 013G2944 i DANFOSS typ CLICK (RA 2992) Numer katalogowy: 013G2992 oraz napęd ręczny DANFOSS typ CLICK (RA 2944) Numer katalogowy: 013G5002 , które można dzięki temu adapterowi zastosować do Danfoss system RA (click) wystawiamy na osobnych aukcjach.

UWAGA !

Widoczny na ostatnich zdjęciach osobno, załączony w komplecie - element montażowy (pierścień), jest fabrycznie nacięty. Pozwala to na sprawne spasowanie tego kątowego adaptera do głowicy Danfoss systemu RA (click).

Na schemacie montażowym - od lewej widać: początek adaptera właściwego, pierścień montażowy z kompletu (ten nacięty) - do założenia na adapter (co widać na 1 zdjęciu od lewej) oraz początek głowicy termostatycznej (systemu RA Danfoss).
